ESP32-Cam
Das Board hat einen ESP32-S Chip.
Dieses Board muss erstmalig mit einem FTDI-Adapter geflasht werden. Dafür sind die Pins GPIO0 (ID0) und GND miteinander zu verbinden. Zusätzlich muss der RST Button auf der Rückseite gedrückt werden. Nachdem die Verbindung zwischen den beiden Pins GPIO0 und GND entfernt wurde, muss das Board neu gestartet werden.
Anschließend muss das Kabel wieder entfernt und das Board neu gestartet/resetet werden.
Oder es wird das ESP32-CAM-MB verwendet.
Wird die Kamera mit mit dem Arduino-Sketch betrieben, dann lautet die Kamera-IP in motioneye (ersetze 192.168.1.6 durch die IP-Adresse deines Boards)
Troubleshooting
- YouTube ESP32 Camera slow video
Camera1 machte keinerlei Probleme mit der Frame Rate. Bei der zweiten Kamera konnte nur eine befriedigende Frame Rate durch die Abdeckung von IO0 mit dem Finger oder einer antistatischer Folie erreicht werden. Möglicherweise werden dadurch Interferenzen zwischen IO0 und der Antenne abgeschirmt.

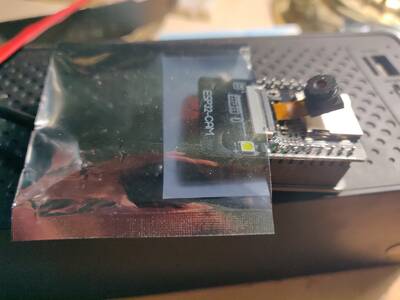

Anscheinend ist die Antenne nicht auf die richtige Frequenz eingestellt, da sich die Frequenz der Antenne durch berühren ändert. Auch die Erwärmung ist dafür ein guter Hinweis. Und das Anbringen einer antistatischen Folie über der Antenne beweist dieses ebenfalls.
Apparently the antenna is not tuned to the correct frequency as touching changes the frequency of the antenna. Warming is also a good indication of this. And putting an anti-static foil over the antenna proves this as well.
Nützliche Links
Code
- esp32-cam-01.yaml
substitutions: devicename: esp-cam upper_devicename: ESP32-Cam esphome: name: $devicename friendly_name: $upper_devicename esp32: board: esp32dev framework: type: arduino # Enable logging logger: level: WARN packages: wifi: !include packages/wifi.yaml mqtt: !include packages/mqtt.yaml ota: !include packages/ota.yaml # Enable Home Assistant API # Für ESP32 Camera Component siehe: https://esphome.io/components/esp32_camera.html # Für lambda siehe: https://github.com/esphome/esphome/pull/3090 api: services: # change camera parameters on-the-fly - service: camera_set_param variables: name: string value: int then: - lambda: |- bool state_return = false; if (("contrast" == name) && (value>= -2) && (value <= 2)) { id(my_camera).set_contrast(value); state_return = true; } if (("brightness" == name) && (value>= -2) && (value <= 2)) { id(my_camera).set_brightness(value); state_return = true; } if (("saturation" == name) && (value>= -2) && (value <= 2)) { id(my_camera).set_saturation(value); state_return = true; } if (("special_effect" == name) && (value>= 0U) && (value <= 6U)) { id(my_camera).set_special_effect((esphome::esp32_camera::ESP32SpecialEffect)value); state_return = true; } if (("aec_mode" == name) && (value>= 0U) && (value <= 1U)) { id(my_camera).set_aec_mode((esphome::esp32_camera::ESP32GainControlMode)value); state_return = true; } if (("aec2" == name) && (value>= 0U) && (value <= 1U)) { id(my_camera).set_aec2(value); state_return = true; } if (("ae_level" == name) && (value>= -2) && (value <= 2)) { id(my_camera).set_ae_level(value); state_return = true; } if (("aec_value" == name) && (value>= 0U) && (value <= 1200U)) { id(my_camera).set_aec_value(value); state_return = true; } if (("agc_mode" == name) && (value>= 0U) && (value <= 1U)) { id(my_camera).set_agc_mode((esphome::esp32_camera::ESP32GainControlMode)value); state_return = true; } if (("agc_value" == name) && (value>= 0U) && (value <= 30U)) { id(my_camera).set_agc_value(value); state_return = true; } if (("agc_gain_ceiling" == name) && (value>= 0U) && (value <= 6U)) { id(my_camera).set_agc_gain_ceiling((esphome::esp32_camera::ESP32AgcGainCeiling)value); state_return = true; } if (("wb_mode" == name) && (value>= 0U) && (value <= 4U)) { id(my_camera).set_wb_mode((esphome::esp32_camera::ESP32WhiteBalanceMode)value); state_return = true; } if (("test_pattern" == name) && (value>= 0U) && (value <= 1U)) { id(my_camera).set_test_pattern(value); state_return = true; } if (("vertical_flip" == name) && (value>= 0U) && (value <= 1U)) { id(my_camera).set_vertical_flip(value); state_return = true; } if (("horizontal_mirror" == name) && (value>= 0U) && (value <= 1U)) { id(my_camera).set_horizontal_mirror(value); state_return = true; } if (("jpeg_quality" == name) && (value>= 10U) && (value <= 63U)) { id(my_camera).set_jpeg_quality(value); state_return = true; } if (true == state_return) { id(my_camera).update_camera_parameters(); } else { ESP_LOGW("esp32_camera_set_param", "Error in name or data range"); } wifi: manual_ip: # Set this to the IP of the ESP static_ip: 192.168.178.40 # Set this to the IP address of the router. Often ends with .1 gateway: 192.168.178.1 # The subnet of the network. 255.255.255.0 works for most home networks. subnet: 255.255.255.0 captive_portal: time: - platform: homeassistant id: esptime esp32_camera: name: $upper_devicename id: my_camera external_clock: pin: GPIO0 frequency: 20MHz i2c_pins: sda: GPIO26 scl: GPIO27 data_pins: [GPIO5, GPIO18, GPIO19, GPIO21, GPIO36, GPIO39, GPIO34, GPIO35] vsync_pin: GPIO25 href_pin: GPIO23 pixel_clock_pin: GPIO22 power_down_pin: GPIO32 idle_framerate: 0.1fps max_framerate: 10fps # Image settings contrast: 0 special_effect: none # exposure settings aec_mode: auto aec2: false ae_level: 0 aec_value: 300 # gain settings agc_mode: auto agc_gain_ceiling: 2x agc_value: 0 # white balance setting wb_mode: auto # orientation vertical_flip: False horizontal_mirror: False on_stream_start: light.turn_on: cam_streaming on_stream_stop: light.turn_off: cam_streaming # camera webserver esp32_camera_web_server: - port: 80 mode: stream - port: 81 mode: snapshot output: - platform: ledc pin: GPIO4 id: gpio_4 channel: 2 frequency: 500Hz light: # For the white LED. - platform: monochromatic output: gpio_4 name: $upper_devicename Flash LED # For the red status LED. - platform: status_led name: $upper_devicename Status LED id: cam_streaming pin: number: GPIO33 inverted: true switch: - platform: restart name: $upper_devicename Restart binary_sensor: - platform: status name: $upper_devicename Status
