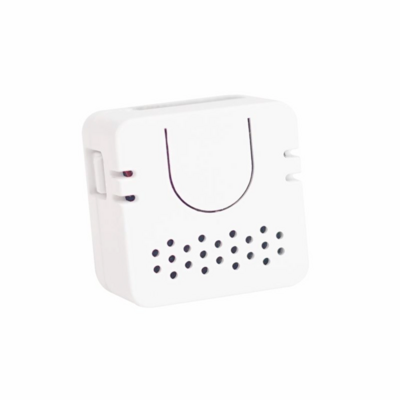

M5Stack ATOM Echo Smart Speaker Development Kit

Spezifikationen

RessourcenParameter
SoCESP-PICO-D4,240MHz,Dual Core,BLE,Wi-Fi
Flash4MB

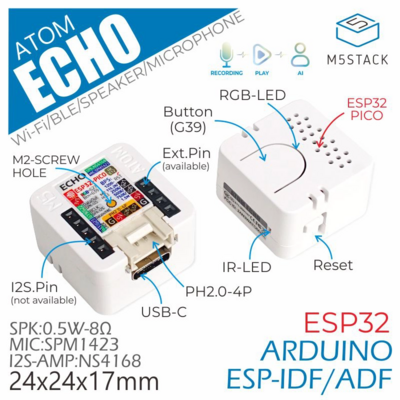

Schnittstelle1x IR-TX,1x Funktionstaste,1x Reset-Taste
PinAusgangG21/G25/5V/GND, 3V3/G22/G19/G23/G33
RGB-LEDSK6812
Lautsprecher0,5W/NS4168 I2S
MikrofonSPM1423 PDM
Nettogewicht5g
Bruttogewicht10g
Produktgröße24*24*17mm
Packungsgröße63*63*12mm
GehäusematerialKunststoff ( PC )

G19 / G22 / G23 / G33 has been defined, please do not reuse the above pins, otherwise ATOM ECHO will be damaged.

Schema

DataOutBCLKDataInLRCKRGBBtn
G22G19G23G33G27G39
