8. Radio senden mit dem Raspberry Pi

Einrichtung: Getting started with your Raspberry Pi

Verbindung zum PC mit VNC oder ssh.

1. Eine SSH-Verbindung mit dem RaspberyPi aufbauen

ssh cs@192.168.178.125

2. zum Lesen/Schreiben von Audiodateien installieren

sudo apt-get install libsndfile1-dev

3. Pi-FM-RDS installieren

git clone https://github.com/ChristopheJacquet/PiFmRds.git

cd PiFmRds/src && make clean && make

4. Eine einfache Antenne (Jumperkabel) an GPIO4 (Pin 7) aufstecken

5. Radiosignale mit Pi-FM-RDS senden

Ich weise daraufhin, dass die Übertragung von Signalen auf den Frequenzen mit Pi_FM-RDS von 107.9 MHz und zwischen 76 MHZ und 108 MHz in der Regel nicht zulässig ist. Deshalb zeige ich hier nur auf das theoretische Vorgehen und verlinke ein Video, welches nicht von mir stammt. Für das öffentliche Senden im Bereich des Jedrmannfunk
zugelassene Frequenzen sind hier zu finden. Dabei sind allerdings weitere rechtliche Bestimmungen zu beachten.¹⁾

Pi-FM-RDS Formatsyntax sudo ./pi_fm_rds [-freq freq] [-audio file] [-pi pi_code] [-ps ps_text] [-rt rt_text]

Ohne die Verwendung des Parameters -freq sendet Pi-FM-RDS auf der Frequenz 107.9 MHz. Vor dem Senden muss sichergestellt werden, dass auf dieser Frequenz keine andere FM-Station sendet. Andernfalls muss eine freie Frequenz gewählt werden.

Vor dem Ausführen der folgenden Befehle in das richtige Verzeichnis wechseln, z.B. cd ~/PiFmRds/src/

sudo ./pi_fm_rds -freq 107.5 -audio sound.wav

sudo ./pi_fm_rds -freq 107.5 -audio stereo_44100.wav

sudo ./pi_fm_rds -freq 107.5 -audio stereo_44100.wav -ps MyRaspberry -rt "Guten Morgen"

Ähnliche Möglichkeiten wie Pi-FM-RDS bietet rpitx. rpitx ist ein allgemeiner Funkfrequenzsender für Raspberry Pi, der keine andere Hardware benötigt, es sei denn, einen Filter, um Interferenzen zu vermeiden. rpitx kann Frequenzen von 5 kHz bis zu 1500 MHz verarbeiten. rpitx ist eine Software, die für Bildungszwecke im Bereich RF-Systeme entwickelt wurde.

Es wird ähnlich wie Pi-FM-RDS zu installieren.

git clone https://github.com/F5OEO/rpitx
cd rpitx
./install.sh

Anschließend ist mit sudo reboot der Raspberry Pi neu zu booten.

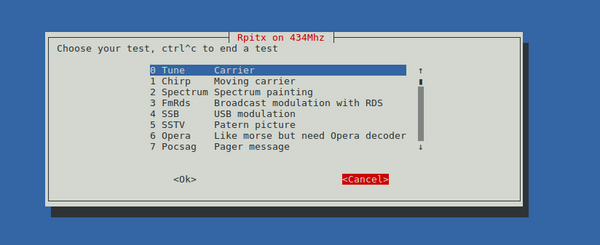

Das besondere an rpitx ist. dass einige einige Sendedateien für unterschiedliche Testzwecke mitbringt. Die Sendefrequenzen sind zwischen 5kHz und 1500 MHz frei wählbar.

• Carrier: Ein einfaches Trägersignal
• Chirp: Ein Trägersignal, das sich bewegt.
• Spectrum: Ein Bild wird auf dem Wasserfall des SDR angezeigt.
• RfMyFace: Spektrale Malerei eines Gesichts aufgenommen mit der Raspicam zum Spaß!
• FM with RDS: Empfang von FM-Rundfunk mit RDS. Sie sollten es mit SDR empfangen können. Dies ist die Modulation, die Sie auf Ihrem klassischen FM-Radioempfänger hören sollten, aber bei 433 MHz ist die Frequenz deutlich höher als bei regulären FM-Sendern.
• Single Side Band modulation (SSB): Dies ist die klassische analoge Sprachmodulation im Amateurfunk. Verwenden Sie Ihr SDR im USB-Modus.
• Slow Scan Television (SSTV): Dies ist ein Bildübertragungsmodus, der eine Audio-Modulation (USB-Modus) verwendet. Um das Bild zu decodieren und anzuzeigen, benötigen Sie eine zusätzliche Software (qsstv, msstv…). Diese Demo verwendet den Martin1-Modus von SSTV.
• Pocsag (pager mode): Dies ist ein Modus, der von Funkrufempfängern verwendet wird. Sie benötigen eine zusätzliche Software zum Dekodieren. Stellen Sie Ihren SDR auf NBFM-Modus ein.
• Freedv (digital voice): Dies ist moderne Open-Source digitale Modulation. Sie benötigen Freedv für die Demodulation.

rtlmenu ermöglicht die gleichzeitige Nutzung des rtl-sdr Empfangs-USB-Sticks und rpitx. Dies kombiniert Empfang und Übertragung zum Experimentieren.
